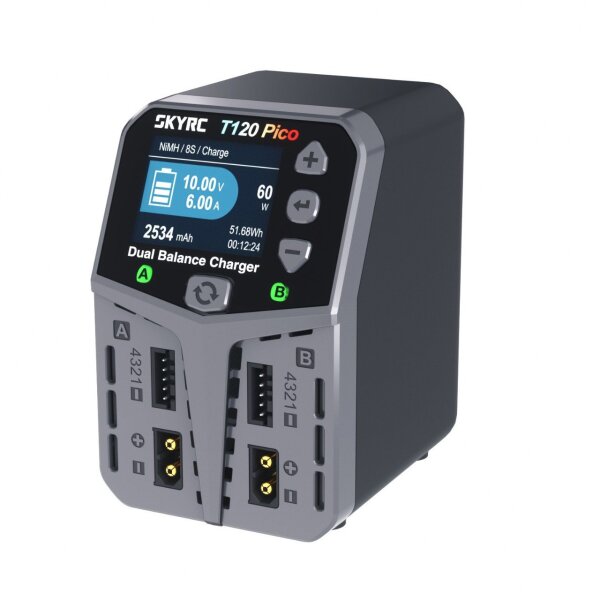

Der SkyRC T120 Pico ist ein AC-Ladegerät mit zwei voneinander unabhängigen Ladekreisen: Zwei Akkus unterschiedlicher Chemie lassen sich gleichzeitig und mit eigenen Einstellungen laden. Bei Abmessungen von 90 x 70 x 106 mm und einem Gewicht von 355 g liefert jeder Kanal 60 W, zusammen also 120 W Ladeleistung bei bis zu 6 A Ladestrom.
XT60-Ausgang und Balancer-Anschluss sitzen bei beiden Kanälen an der Vorderseite, die Akkus werden also von vorne eingesteckt. Geladen werden LiPo, LiHV, Li-Ion und LiFe mit 2 bis 4 Zellen, NiMH und NiCd mit 6 bis 8 Zellen sowie Bleiakkus mit 3 oder 6 Zellen – für diese stehen neben dem Normalladen ein AGM- und ein Cold-Charge-Modus für kalte Tage bereit.
Präzise Regelung bis auf die einzelne Zelle
Die Laderegelung übernimmt ein Arm Cortex-M3 Prozessor, der die eingestellten Werte auch unter voller Last stabil hält. Hauptausgang und Balancer-Port arbeiten dabei zusammen und überwachen die Spannung jeder einzelnen Zelle über den gesamten Ladevorgang; der Balancerstrom beträgt maximal 500 mA.
Innenwiderstand direkt am Ladegerät messen
Die Funktion Battery Meter misst Gesamtspannung, Einzelzellenspannungen und Innenwiderstand des angeschlossenen Akkus. Auch während des Ladens genügt ein Druck auf die Plus-Taste, um die Innenwiderstände der Zellen durchzublättern – ein schneller Weg, den Zustand eines Packs zu beurteilen.
ColorX-Oberfläche, deutsches Menü
Bedient wird der T120 Pico über die ColorX-Oberfläche mit hellcyan-grünem Farbschema und Web2.0-Menüführung: Plus-, Enter- und Minus-Taste sowie eine eigene Kanaltaste zum Umschalten zwischen A und B. Die Menüsprache lässt sich auf Deutsch, Englisch, Französisch, Spanisch, Chinesisch oder Japanisch stellen, ab Werk ist Englisch eingestellt. Ein Temperatursensor regelt den Lüfter nach Last und Temperatur, sodass das Gerät bei kleinen Ladeströmen leise bleibt. Firmware-Updates laufen über den USB-C-Anschluss und die PC-Software SkyRC Charger Master.
Netzteilfunktion für RC-Zubehör
Jeder Port gibt auf Wunsch eine einstellbare Gleichspannung von 6 bis 17 V bei 0,5 bis 6 A aus. SkyRC sieht diese Funktion ausdrücklich als Zusatzausgang für RC-Zubehör wie Pit-Light, Reifenwärmer oder Reifenschleifer vor: Kapazitive Lasten wie Ladegeräte oder Netzteile dürfen daran nicht betrieben werden, und Akkus werden nicht im DC-Modus geladen.
Ausstattung
-
Zwei unabhängige Ladekreise mit je 60 W, zusammen 120 W
-
Ladestrom bis 6 A, Balancerstrom bis 500 mA
-
XT60-Ausgang und Balancer-Anschluss je Kanal, von vorne zugänglich
-
Lademodi: Balance Charge, Charge und Storage (Lithium), Charge und Re-Peak (NiMH/NiCd), Normal, AGM Charge und Cold Charge (Pb)
-
Battery Meter für Gesamtspannung, Einzelzellen und Innenwiderstand
-
Einstellbares DC-Netzteil mit 6 bis 17 V und 0,5 bis 6 A je Port
-
ColorX-Farboberfläche, Menüführung wahlweise auf Deutsch
-
Temperaturgeregelter Lüfter
-
Einstellbare Sicherheitsabschaltung nach Zeit und Kapazität, zuschaltbare Erhaltungsladung, Float-Modus für Bleiakkus
-
Schutzfunktionen: Kurzschluss, Verpolung, Überspannung, Überlast, Übertemperatur, Kapazitäts- und Zeitbegrenzung, flammhemmendes Gehäuse
-
Firmware-Updates über USB-C mit SkyRC Charger Master
Technische Daten
|
Merkmal
|
Wert
|
|
Eingangsspannung AC
|
100 - 240 V (50/60 Hz)
|
|
Ladeleistung
|
60 W x 2 (±10 %)
|
|
Ladestrom LiHV/LiPo/Li-Ion/LiFe/NiMH/NiCd
|
0,1 - 1 A (±0,15 A), 1,1 - 6 A (±10 %)
|
|
Ladestrom Pb
|
0,8 - 1 A (±0,15 A), 1,1 - 6 A (±10 %)
|
|
Balancerstrom
|
max. 500 mA
|
|
Entladung im Storage-Modus
|
max. 500 mA, ausschließlich über den Balancer-Port (bis zu 9 W)
|
|
Zellenzahl LiHV/LiPo/Li-Ion/LiFe
|
2 - 4 Zellen
|
|
Zellenzahl NiMH/NiCd
|
6 - 8 Zellen
|
|
Zellenzahl Pb
|
3 oder 6 Zellen
|
|
DC-Netzteilausgang
|
6 - 17 V (±0,2 V), 0,5 - 6 A
|
|
Anschlüsse
|
2x XT60, 2x Balancer, USB-C (Firmware)
|
|
Menüsprachen
|
Deutsch, Englisch, Französisch, Spanisch, Chinesisch, Japanisch
|
|
Betriebstemperatur
|
0 °C bis 40 °C
|
|
Abmessungen
|
90 x 70 x 106 mm
|
|
Gewicht
|
355 g
|
